PIV(粒子画像速度計測法)システム
RT710-PIV

本機は河川等の開水路において、カメラで撮影した動画の画像解析によって表面流速を非接触で観測する装置です。
傾斜計付き雲台にカメラ(レンタル品には含まれません、別途ご用意ください)を取り付け、任意の位置・角度で撮影を行います。また、水面間距離・俯角・カメラ焦点距離・カメラセンササイズ等の必要情報を取得します。
流速解析については、当社画像解析サービスASPセンターにログインしていただき、撮影動画のアップロードおよび測定条件と解析条件を入力することで、表面流速分布の解析が可能となります。
(レンタル専用品)

レンタル

観測フィールド例

河川、海洋等

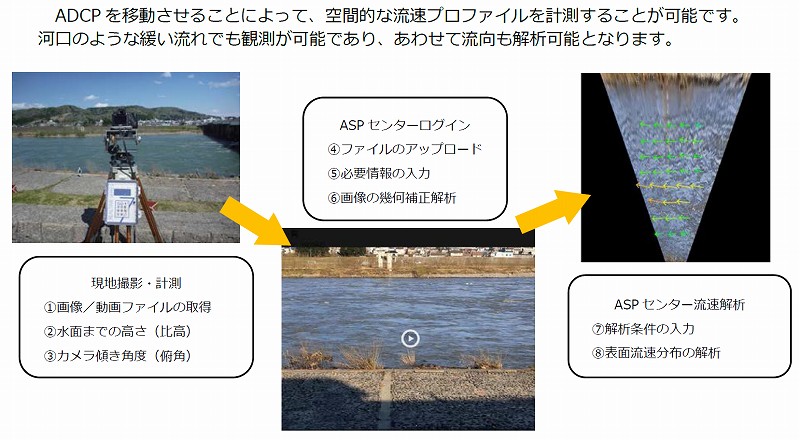

現地観測と解析の流れ
